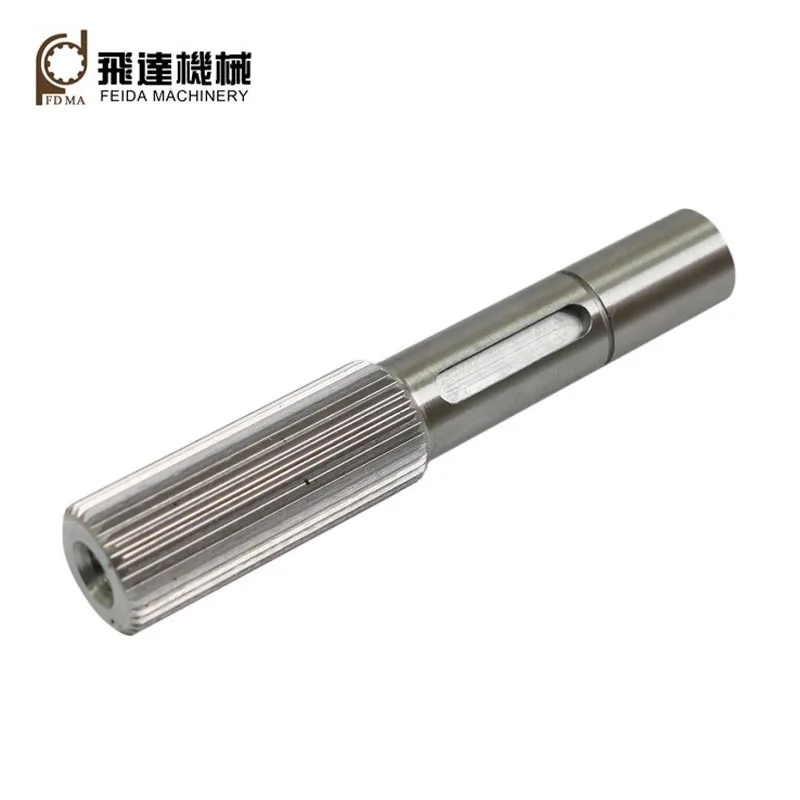

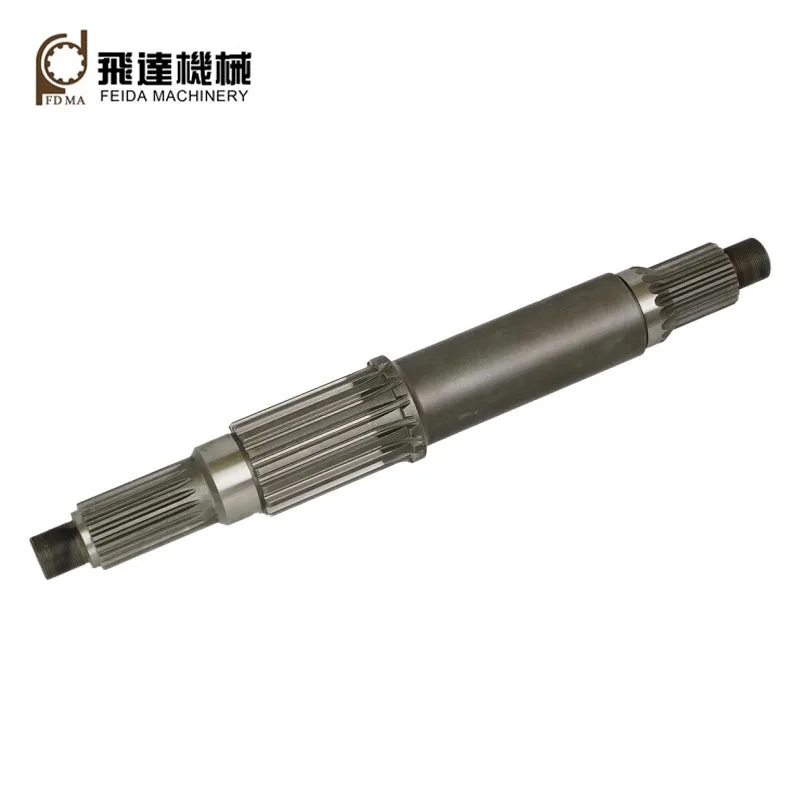

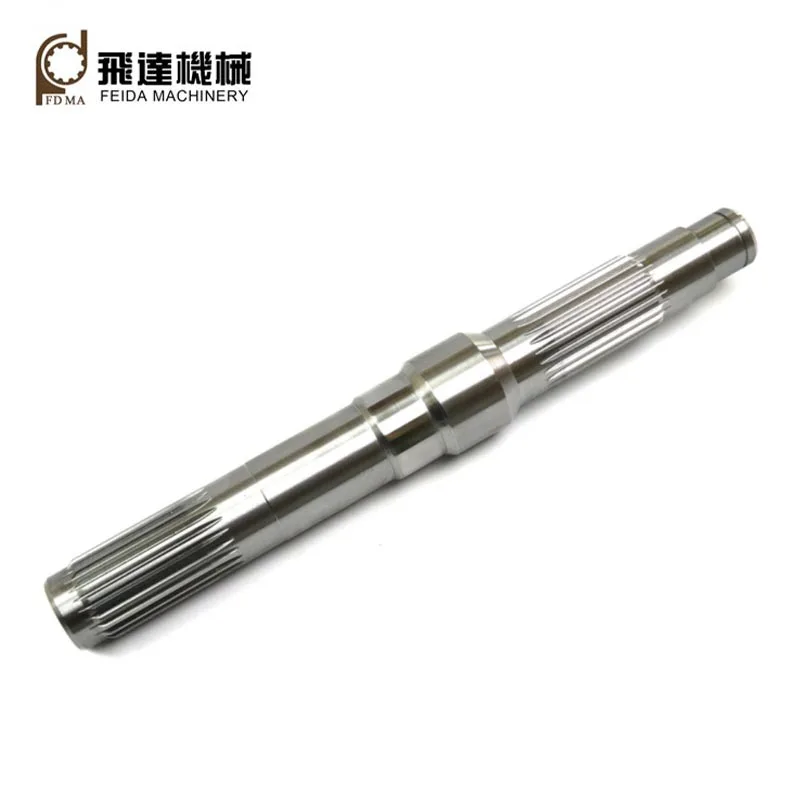

스플라인 샤프트

Feida Machinery 공장에서 맞춤 제작한 스플라인 샤프트는 능선이나 톱니가 있는 기계 부품이며 기능 짝을 이루는 구성 요소의 홈과 맞물려 짝을 이루는 구성 요소에 토크를 전달합니다. 전송 중 토크, 그들은 또한 오정렬 흡수, 강도 강화, 진동 감소와 같은 기능을 가지고 있습니다. 소음, 조립 및 분해 단순화, 축 슬라이딩 등.

두 가지 일반적인 유형

1. 직사각형 : 직사각형 (평평한) 상단과 뿌리가있는 직선형 치아로 인해 장점이 있습니다. 심플한 디자인, 낮은 제조 비용, 가공 및 검사가 용이합니다.
2. 나선형 : 나선형 곡선 (기어 톱니와 유사), 둥근 치아 뿌리, 균일 한 피치로 인해 셀프 센터링 기능, 높은 하중 용량, 고강도 및 호환성.

핵심 매개변수

모듈:M0.5-5
정밀 등급: ISO/DIN 6-10
치아 수: 치아가 많을수록 부하 용량이 높아집니다.
압력각: 일반적인 값은 30, 37.5, 45도입니다.
압력각이 작을수록 부하 용량이 높아집니다. 슬라이딩 연결에는 각도가 클수록 좋습니다.
피치 직경: 이론적 기준 원.

애플리케이션

인벌류트 스플라인 샤프트는 큰 하중, 높은 센터링 정확도 요구 사항 및 대형 연결에 적합합니다. 치수. 이 제품은 일반적으로 자동차 파워트레인 시스템, 스티어링 메커니즘, 보트 엔진, 프로펠러 시스템, 윈치, 항공기 엔진, 기어박스, 차동장치, 트랜스퍼 케이스 등

30년 이상의 개발 끝에 Feida Machinery는 이제 기계식 변속기 공장 3개를 보유하게 되었습니다. 하나는 맞춤형 정밀 부품용이고 다른 하나는 판금 부품용입니다. 우리는 고품질을 생산할 수 있습니다. 스플라인 CNC 스플라인 가공 기술(예: 호빙, 쉐이핑, 브로칭, 연삭 등)을 사용하는 고품질 샤프트 원시 재료 (예: 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 등).

전체 가공 공정

원자재 → 단조 → 터닝 → 스플라인 가공 → 밀링 → 열처리 → 연삭 → 검사 → 포장 및 배송

주요 제조 장비

30년 이상의 개발 경험을 바탕으로 Feida Machinery는 완전한 고급 제조 세트를 보유하고 있습니다. 다음을 포함한 장비 CNC 선반, CNC 기어 호버, CNC 기어 셰이퍼, CNC 기어 면도기, CNC 스플라인 브로칭 머신, CNC 기어 그라인더,CNC 머시닝 센터 등

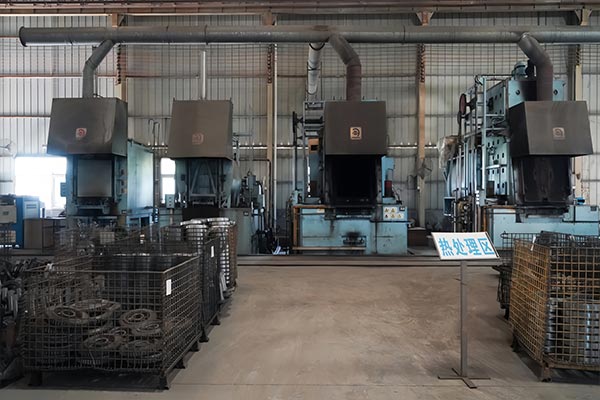

열처리

당사의 열처리 공정에는 담금질 및 템퍼링, 침탄 및 담금질, 고주파 경화, 탄질화, 질화 등.열 처리를 통해 스플라인 샤프트의 기계적 성질은 다음과 같습니다. 최적화된 아주 좋아요.

FAQ

정밀부품의 품질은 어떻게 보장하나요?

Feida는 ISO:2015 품질 경영 시스템 인증을 통과했습니다.
우리는 다단계 품질 관리(QC) 시스템을 구현합니다.
초기 물품 검사(FAI): 대량 생산이 시작되기 전 전체 치수 검증.
공정 중 품질 관리(IPQC): 가공 공정 중 2~3시간마다 샘플링을 확인합니다.
100% 최종 검사: 모든 부품은 포장 전에 치수 및 표면 마감에 대한 최종 검사를 거칩니다.

당신의 애프터 서비스는 어떻습니까?

우리는 적시에 기술 지원 및 솔루션을 제공하는 포괄적인 애프터 서비스 시스템을 구축했습니다. 고객이 사용 중에 걱정하지 않도록합니다.
