산업용 동력 전달을 위해 금속 직선형 베벨 기어를 신뢰할 수 있게 만드는 요인은 무엇입니까?

목차

1. 금속 스트레이트 베벨 기어란?
2. 주요 구조적 특징
3. 재료 및 열처리 고려사항
4. 디자인이 성능에 미치는 영향
5. 산업용 애플리케이션
6. 구매자가 주문 전 확인해야 할 사항
7. 제조 및 품질 관리
8. 일반적인 문제와 원인
9. 직선 베벨 기어 및 나선형 베벨 기어
10. 맞춤형 금속 직선형 베벨 기어
11. 자주 묻는 질문
12. 결론

1. 금속 스트레이트 베벨 기어란?

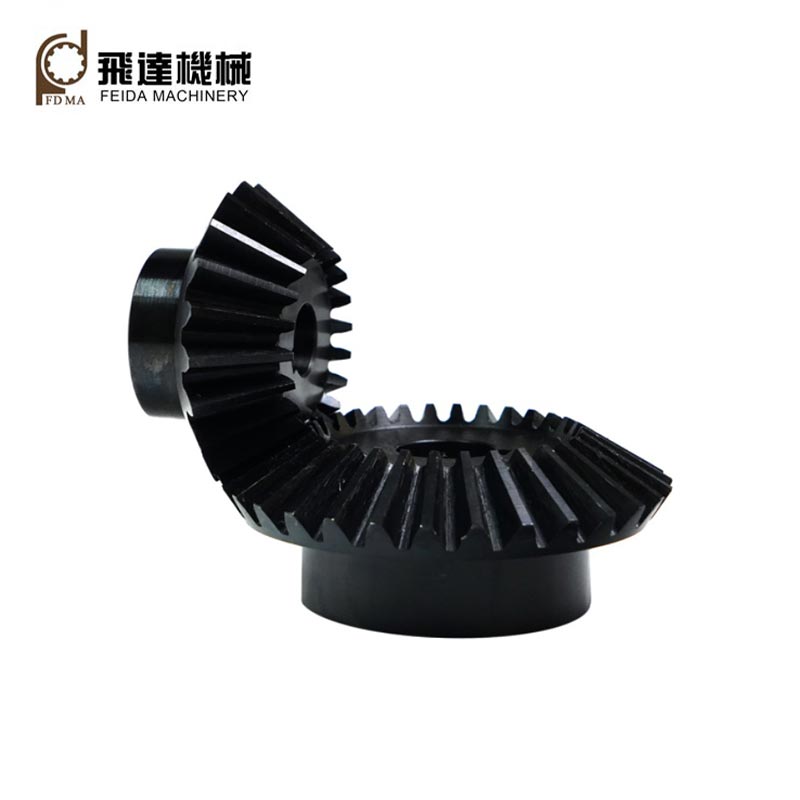

금속 직선 베벨 기어는 피치 콘의 표면을 따라 배열된 직선 톱니가 있는 원추형 기어입니다. 한 쌍의 베벨 기어가 맞물리면 동력 전달 방향을 바꾸면서 교차하는 샤프트 사이에서 운동을 전달할 수 있습니다.

원통형 스퍼 기어와 비교할 때 베벨 기어의 기하학적 구조는 톱니 치수가 면폭에 따라 변하기 때문에 더욱 3차원적입니다. 따라서 톱니 형태, 피치 콘, 샤프트 각도, 면폭, 백래시 및 장착 위치는 개별 치수가 아닌 완전한 시스템으로 간주되어야 합니다.

직선형 베벨 기어는 더 복잡한 곡면 톱니 설계와 관련된 부드러운 고속 맞물림이 필요하지 않은 응용 분야에서 특히 매력적입니다. 상대적으로 간단한 톱니 배열은 특정 중저속 기계 시스템, 소형 장비, 기계 드라이브 및 교체 응용 분야에도 유리할 수 있습니다.

2. 주요 구조적 특징

신뢰할 수 있는 장비는 기하학적 구조에 대한 명확한 이해에서 시작됩니다. 여러 매개변수는 호환성, 로드 용량 및 설치에 직접적인 영향을 미칩니다.

3. 재료 및 열처리 고려사항

메탈 기어를 구매할 때 재료 선택은 가장 중요한 결정 중 하나입니다. 저하중 포장 메커니즘에 사용되는 기어는 높은 토크 하에서 지속적으로 작동하는 기어와 요구사항이 매우 다릅니다.

일반적인 엔지니어링 선택에는 탄소강, 합금강, 스테인리스강 및 기타 특수 금속 등급이 포함됩니다. 적절한 재료는 하중, 작동 환경, 부식 노출, 속도, 예상 사용 수명, 제조 방법 및 사용 가능한 열처리에 따라 달라집니다.

• 탄소강:적당한 성능 요구 사항이 적용되는 비용에 민감한 기계 응용 분야에 종종 고려됩니다.
• 합금강:보다 높은 강도, 내마모성, 열처리 능력이 필요한 경우에 적합합니다.
• 스테인레스 스틸:내식성이 중요한 고려 사항인 경우에 유용합니다.
• 열처리된 강철:올바르게 지정하면 적절한 코어 특성을 유지하면서 더 단단한 작업 표면을 제공할 수 있습니다.

열처리는 기어 설계와 별개로 선택해서는 안 됩니다. 경도, 해당하는 경우 케이스 깊이, 핵심 특성, 치수 안정성 및 후속 마감 요구 사항을 모두 함께 고려해야 합니다.

4. 디자인이 성능에 미치는 영향

기어 성능은 형상, 재료, 제조 정확도, 설치, 윤활 및 작동 조건 간의 상호 작용에 의해 결정됩니다. 이론적으로 적합한 기어는 짝을 이루는 구성 요소가 잘못 정렬되면 여전히 제대로 작동하지 않을 수 있습니다.

5. 산업 응용

금속 직선형 베벨 기어는 매우 복잡한 기어 구성 없이 각도 동력 전달이 필요한 기계 시스템에서 찾을 수 있습니다.

• 산업용 기계 및 변속기 어셈블리
• 자재 취급 장비
• 포장 기계
• 이송 시스템
• 농업 기계
• 공작 기계 및 보조 메커니즘
• 자동차 및 차량 관련 기계 시스템
• 범용 동력 전달 장비
• 맞춤형 기계 어셈블리

직선형 베벨 기어의 적합성은 실제 작동 조건에 따라 달라집니다. 고속, 저소음 요구 사항이 까다로운 응용 분야에는 다른 베벨 기어 구성이 필요할 수 있는 반면, 단순한 시스템은 직선 톱니의 간단한 형상을 통해 이점을 얻을 수 있습니다.

6. 구매자가 주문 전 확인해야 할 사항

구매자가 제품명과 기본 직경만을 제공하기 때문에 많은 구매 문제가 발생합니다. 교체 또는 맞춤형 장비의 경우 제조업체는 의도한 전송 관계를 재현하는 데 충분한 정보가 필요합니다.

원래 기어를 사용할 수 있는 경우 도면, 샘플, 측정이 포함된 사진 또는 전체 기어 사양을 제공하면 통신 오류를 크게 줄일 수 있습니다. 교체 프로젝트의 경우 두 기어가 한 쌍으로 호환되어야 하므로 결합 기어에 대한 정보도 똑같이 중요합니다.

7. 제조 및 품질관리

제조 품질은 이 접촉, 치수 일관성, 주행 동작 및 사용 수명에 직접적인 영향을 미칩니다. 직선형 베벨 기어는 원추형 형상을 가지므로 톱니 형태와 관련 치수를 제어하려면 적절한 장비, 공구, 측정 방법 및 공정 제어가 필요합니다.

신뢰할 수 있는 생산 공정에는 일반적으로 재료 검증, 블랭크 준비, 톱니 절단, 필요한 경우 열처리, 마무리, 치수 검사 및 최종 품질 검증이 포함됩니다. 응용 분야에 따라 검사에는 톱니 치수, 런아웃, 백래시, 보어 치수, 경도, 표면 상태 및 결합 성능이 포함될 수 있습니다.

맞춤형 산업 주문의 경우 구매자는 생산 샘플이 어떻게 승인되는지, 배치 생산 중에 치수 일관성이 어떻게 유지되는지 물어봐야 합니다. 도면, 공차, 재료 및 검사 요구 사항에 대해 명확하게 의사소통할 수 있는 공급업체는 비용이 많이 드는 재작업을 방지하는 데 도움이 될 수 있습니다.

8. 일반적인 문제와 원인

9. 직선형 베벨기어와 나선형 베벨기어

직선 및 나선형 베벨 기어는 모두 교차 샤프트 사이에서 동력을 전달하지만 톱니 형상이 다릅니다. 직선형 베벨 기어는 직선형 테이퍼 톱니를 사용하고 나선형 베벨 기어는 곡선형 톱니를 사용합니다.

적절한 구성은 속도, 부하, 소음 요구 사항, 설치 공간, 제조 능력 및 전체 시스템 요구 사항에 따라 달라집니다. 따라서 톱니 스타일을 따로 비교하기보다는 기계에 따라 기어를 선택해야 합니다.

10. 맞춤형 금속 스트레이트 베벨 기어

표준 기어는 기존 치수가 기계와 일치할 때 편리합니다. 그러나 많은 산업 프로젝트에는 사용 가능한 설치 공간, 샤프트 배열, 부하, 장착 인터페이스 또는 교체 치수가 표준이 아니기 때문에 맞춤형 기어가 필요합니다.

Jinjiang Feida Machinery Co., Ltd.는 엔지니어링 도면, 샘플, 치수 요구 사항 또는 응용 정보를 기반으로 맞춤형 금속 기어 부품이 필요한 프로젝트에 고려할 수 있습니다. B2B 구매자에게 가장 유용한 출발점은 단순히 '스트레이트 베벨 기어' 가격을 묻는 것이 아니라 완전한 기술 사양을 확인하는 것입니다.

이 정보를 통해 제조업체는 제안된 설계, 재료, 가공 경로 및 품질 요구 사항이 의도한 응용 분야와 호환되는지 여부를 평가할 수 있습니다.

11. 자주 묻는 질문

12. 결론

금속 직선형 베벨 기어는 교차 샤프트를 통해 안정적인 각도 동력 전달이 필요한 기계 시스템을 위한 실용적인 솔루션으로 남아 있습니다. 상대적으로 간단한 톱니 형상으로 인해 다양한 기계에 유용하게 사용되며, 특히 극도로 조용한 고속 작동보다 신뢰할 수 있는 변속기, 컴팩트한 설치, 제어된 제조 요구 사항 및 유지 관리성에 더 중점을 두는 응용 분야에서 유용합니다.

구매자에게 가장 중요한 단계는 기어 사양을 실제 작동 환경과 일치시키는 것입니다. 생산이 시작되기 전에 톱니 수, 형상, 재료, 경도, 면폭, 샤프트 각도, 속도, 토크, 정렬, 윤활 및 제조 공차를 모두 고려해야 합니다.

교체 부품, 생산 배치 또는 맞춤형 변속기 부품이 필요한 경우 명확한 기술 커뮤니케이션을 통해 호환성 문제와 불필요한 개발 비용을 줄이는 데 도움이 될 수 있습니다.Jinjiang Feida Machinery Co., Ltd.프로젝트 사양 및 응용 분야 요구 사항을 기반으로 맞춤형 기어 요구 사항에 대해 고객과 협력할 수 있습니다.
