스플라인 샤프트

Feida Machinery 공장에서 맞춤 제작한 스플라인 샤프트는 융기 부분이나 톱니가 있고 결합 부품의 홈과 맞물려 토크를 결합 부품에 전달하는 기능을 하는 기계 부품입니다. 토크 전달 외에도 정렬 불량 흡수, 강도 향상, 진동 및 소음 감소, 조립 및 분해 단순화, 축 슬라이딩 등과 같은 기능도 있습니다. 당사의 스플라인 샤프트 시리즈에는 다음이 포함됩니다. 직사각형 스플라인 샤프트그리고나선형 스플라인 샤프트.

핵심 매개변수:

모듈:M0.5-5

정밀 등급: ISO/DIN 6-10

치아 수: 치아가 많을수록 부하 용량이 높아집니다.

압력각: 일반적인 값은 30, 37.5, 45도입니다.

압력각이 작을수록 부하 용량이 높아집니다. 슬라이딩 연결에는 각도가 클수록 좋습니다.

피치 직경: 이론적 기준 원.

두 가지 일반적인 유형:

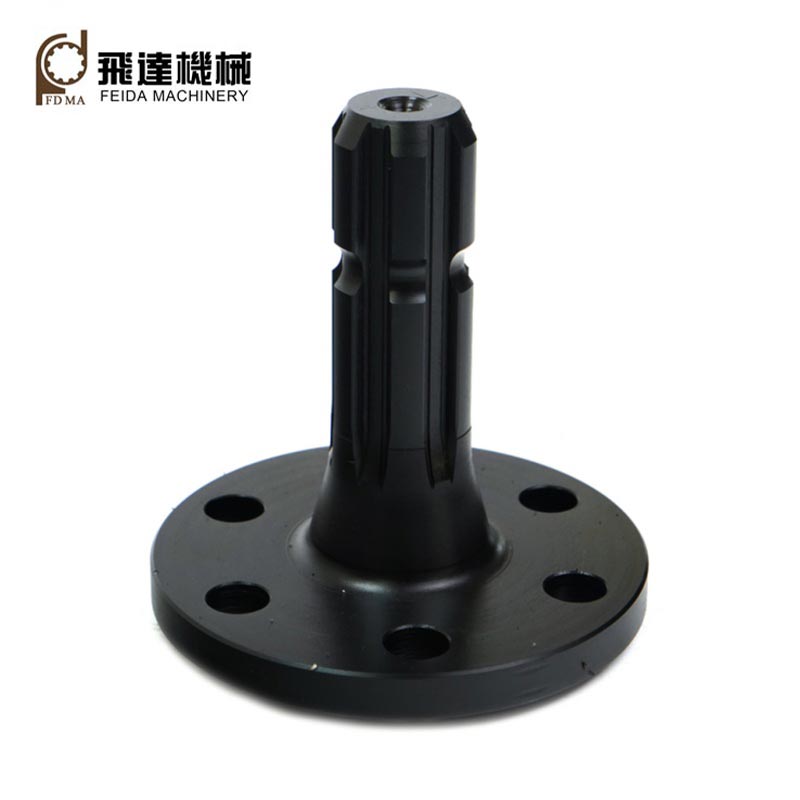

1. 직사각형 스플라인 샤프트: 직사각형(평평한) 상단과 루트가 있는 직선형 톱니로 인해 단순한 디자인, 낮은 제조 비용, 쉬운 가공 및 검사라는 장점이 있습니다.

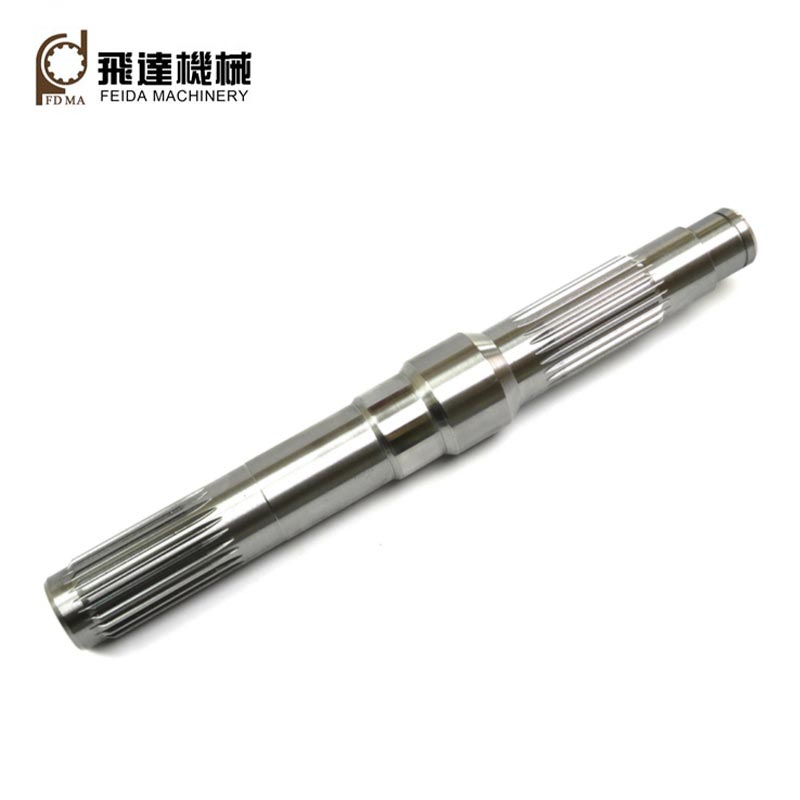

2. 인벌류트 스플라인 샤프트: 인벌류트 곡선(기어 톱니와 유사), 둥근 치근, 균일한 피치를 갖고 있어 자체 센터링 기능, 높은 부하 용량, 고강도 및 상호 교환성을 제공합니다.

애플리케이션:

인벌류트 스플라인 샤프트는 큰 하중, 높은 센터링 정확도 요구 사항 및 큰 치수의 연결에 적합합니다. 그들은 일반적으로 자동차 파워트레인 시스템, 스티어링 메커니즘, 보트 엔진, 프로펠러 시스템, 윈치, 항공기 엔진, 기어박스, 차동 장치, 트랜스퍼 케이스 등과 같은 광범위한 응용 분야에 사용됩니다.

30년 이상의 개발 끝에 Feida Machinery는 이제 기계식 변속기 부품 공장, 맞춤형 정밀 부품 공장, 판금 부품 공장 등 3개의 공장을 보유하게 되었습니다. 우리는 CNC 스플라인 가공 기술(예: 호빙, 성형, 브로칭, 연삭 등)과 고품질 원자재(예: 40Cr,42CrMo,20CrMnTi,6061, 7075 등).
