나선형 스플라인 샤프트

30년 이상의 개발 경험을 바탕으로 Feida Machinery는 현재 기계식 변속기 부품(기어, 웜 기어, 기어 랙, 인벌류트 스플라인 샤프트 등) 공장, 맞춤형 정밀 부품 공장, 판금 부품 공장 등 3개의 공장을 보유하고 있습니다.
우리는 ISO9001:2015 품질 경영 시스템 인증을 통과했습니다. 맞춤화를 위해 저희에게 연락하신 것을 환영합니다!

문의 보내기

제품 설명

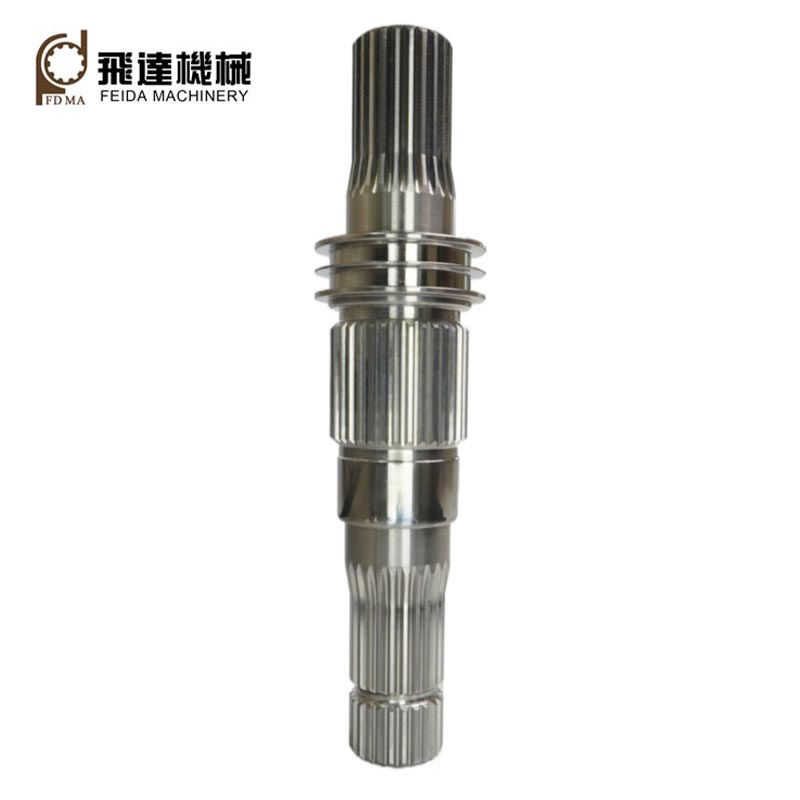

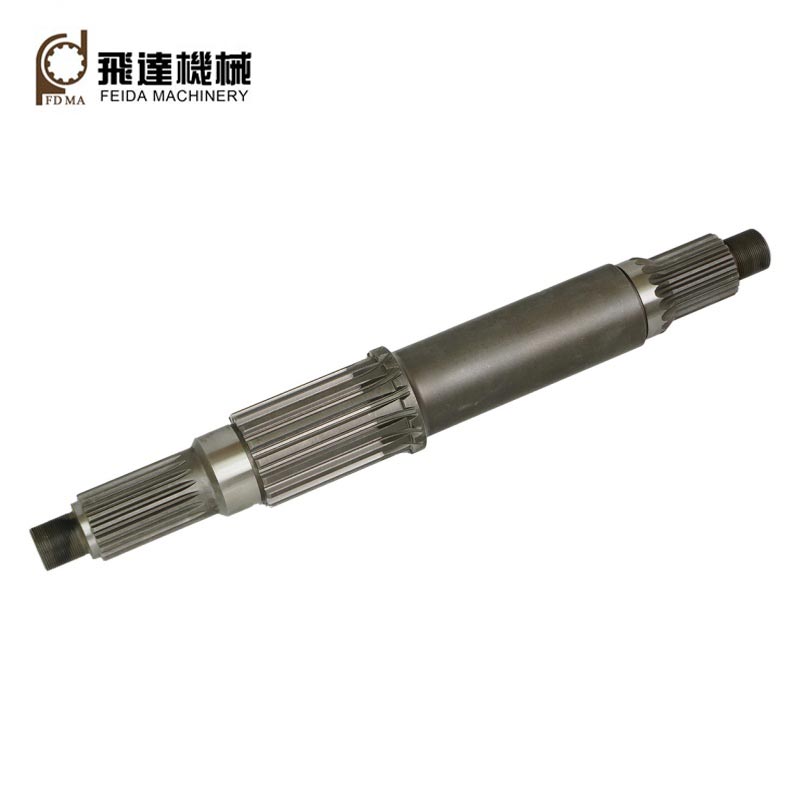

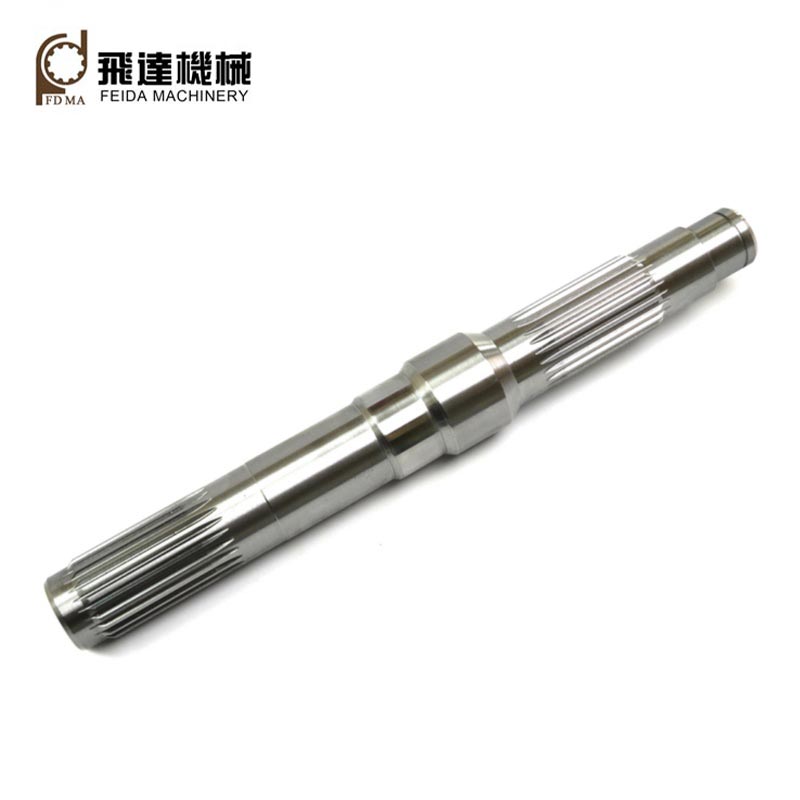

Feida Machinery의 인벌류트 스플라인 샤프트는 인벌류트 곡선 프로파일을 가진 톱니가 특징입니다. 기어 톱니에서 발견되며 고강도, 응력 집중 감소 및 능력을 포함한 여러 가지 장점을 제공합니다. 사소한 정렬 불량을 보상하기 위해 일반적으로 자동차 및 항공우주 응용 분야에 사용됩니다.

서비스 유형	OEM 및 ODM 서비스
도면 형식	Jpg/.Pdf/.Dxf/.Dwg/.Igs./.Stp/X_t. 등
스플라인 유형	나선형 스플라인/직사각형 스플라인
기준 치수	M0.5-M5
재료	탄소강(예: 45) 합금강(예: 40Cr, 42CrMo, 16MnCr5, 20CrMnTi) 스테인레스 스틸(예: 304, 630, 1.4104, 1.4057) 알루미늄 합금(예: 6061, 7075) 청동, 황동, 나일론 등
정밀급	ISO/DIN 6-10
열처리	담금질 및 템퍼링, 침탄 및 담금질, 고주파 경화, 탄질화, 질화 등
표면 처리	흑화, 인산염 처리, 전기 도금, 양극 산화, QPQ, 도장.
크기/압력각/경도/공차	요구 사항에 따라
가공 공정	터닝, 밀링, 접지, 드릴링, 태핑, 용접스플라인 호빙, 스플라인 성형, 스플라인 브로칭, 스플라인 연삭.
시험기	기계 시험기, 재료 분석 분광계, 좌표 측정기(CMM), 거칠기 시험기, 경도 시험기 등
패키지	녹슬지 않는 종이, 플라스틱 상자, 메시 부대, 판지 상자, 나무로 되는 케이스.
애플리케이션	엔지니어링 기계, 건설 기계, 중형 및 소형 트럭, 농업 기계, 산업용 엘리베이터, 지게차, 전기 장비, 일반 기계 및 기타 다양한 장비 감속기.
리드타임	샘플의 경우 20-30일, 대량 주문의 경우 30-45일
생산능력	15000톤/년

전체 가공 공정

원자재→단조→선삭→스플라인 가공→밀링→열처리→분쇄→검사→포장 및 배송

주요 제조 장비

30년 이상의 개발 경험을 바탕으로 Feida Machinery는 생산할 수 있는 완벽한 첨단 제조 장비 세트를 보유하고 있습니다. CNC 선반, CNC 기어 호버, CNC 기어 셰이퍼, CNC 기어 면도기, CNC 스플라인을 포함한 복잡한 스플라인 샤프트 브로칭 머신, CNC 기어 그라인더, CNC 머시닝 센터 등

열처리

당사의 열처리 공정에는 담금질 및 템퍼링, 침탄 및 담금질, 고주파 경화, 탄질화, 질화 등. 열처리를 통해 인벌류트 스플라인 샤프트의 기계적 성질은 다음과 같습니다. 아주 잘 최적화되었습니다.

FAQ

정밀부품의 품질은 어떻게 보장하나요?

Feida는 ISO:2015 품질 경영 시스템 인증을 통과했습니다.
우리는 다단계 품질 관리(QC) 시스템을 구현합니다.
초기 물품 검사(FAI): 대량 생산이 시작되기 전 전체 치수 검증.
공정 중 품질 관리(IPQC): 가공 공정 중 2~3시간마다 샘플링을 확인합니다.
100% 최종 검사: 모든 부품은 포장 전에 치수 및 표면 마감에 대한 최종 검사를 거칩니다.

당신의 애프터 서비스는 어떻습니까?

우리는 적시에 기술 지원 및 솔루션을 제공하는 포괄적인 애프터 서비스 시스템을 구축했습니다. 고객이 사용 중에 걱정하지 않도록합니다.
